Salah satu perlengkapan penting dalam aktivitas olahraga alam bebas adalah alat bantu navigasi yaitu peta, kompas, dan GPS. Peralatan tersebut membantu navigator dalam menentukan orientasi arah, elevation, tekanan udara dan posisi.
GPS Garmin Montana 680 (koordinat posisi Puncak Besar Malabar) & Casio Protrek (barometer 1017 hPa) - koleksi pribadi |
Hanya saja harga GPS sebagai alat bantu navigasi tergolong mahal. Secara pribadi saya sangat menyarankan bagi mereka yang suka dengan aktivitas olahraga alam bebas untuk mempelajari disiplin Ilmu Medan Peta Kompas.
Namun smartphone saat ini juga dapat digunakan sebagai GPS secara offline. Salah satu aplikasi dapat digunakan secara offline adalah ViewRanger. Aplikasi ini tersedia untuk para pengguna Android dan juga iPhone.
Aplikasi ViewRanger - google play store |
Buka google play store, cari ViewRanger, download dan instal. Selanjutnya buat account personal yang nantinya akan terintegrasi dengan peta dan tracklog (ada beberapa layanan peta berbayar)
Icons and functions : Browser |
Tab browser berfungsi sebagai “pendeteksi” apabila ada tracks atau routes (yang pernah user lain unggah) di area yang terlihat pada Map browser. Untuk mempersempit area pencarian optimalkan fungsi pada filters.
Icons and functions : Maps |
Tab maps berfungsi untuk menampilkan peta seutuhnya. Di sini terdapat informasi koordinat, altitude dan kompas untuk menunjukkan arah.
Icons and functions : Profile |
Tab profile memuat semua informasi account personal pada ViewRanger. Seperti tracks dan routes yang dibuat, gunakan, atau download.

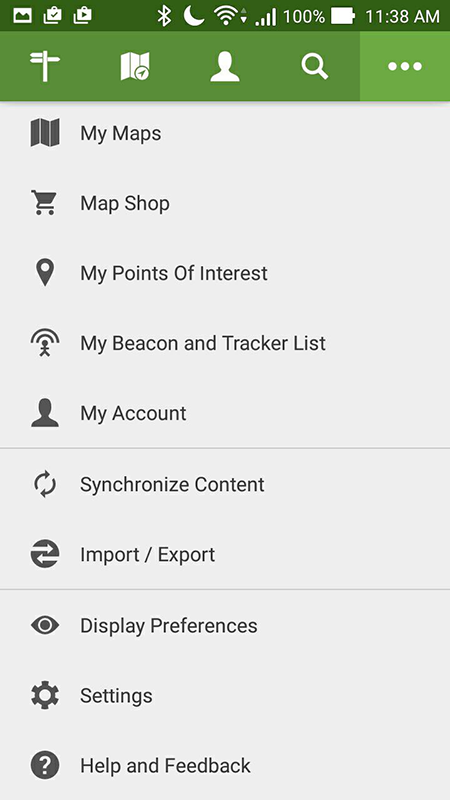

More options |
Tab more options, sebagai setting ViewRanger. Setelah mengenali interface aplikasi beserta fungsinya, berikut adalah cara menggunakan ViewRanger secara offline.
Download map tujuan |
Langkah pertama adalah men-download area tujuan. Masuk ke Tab-maps, arahkan peta ke tempat tujuan, pilih ikon Maps-options, lalu akan muncul pilihan Save for offline use. Pilih Detailed. Misalnya Taman Nasional Gunung Gede Pangrango dan kawasan sekitarnya.
Terlihat area yang dipilih tertutup grid. Pilihlah kotak yang meliputi area yang kira-kira akan di jelajahi. Untuk memperbesar gambar peta gunakan tombol Zoom in.
Select Pan Map |
Jika ingin menggeser peta, pastikan tombol Select Tile telah ditekan terlebih dahulu dan berubah menjadi Pan Map, supaya saat menekan layar, grid/tile yang sudah di select (berwarna merah) tidak berubah menjadi unselected (netral).
Di sudut kanan atas, terdapat informasi jumlah tiles yang di pilih, dan perkiraan besar file yang akan di download. Klik tombol Download pada area yang telah di pilih, selanjutnya beri nama.
Pastikan file telah di download sempurna tanpa ada error, agar tidak timbul masalah saat digunakan di lapangan nanti.
Maps stored on this device |
Aktifkan GPS location pada ponsel, dan aktifkan Model Pesawat (Airplane mode). Buka aplikasi ViewRanger. Pilih Tab more options > My Maps.
On Device adalah maps atau area yang sudah di download, dan My Maps adalah peta atau area yang pernah di download dan tersimpan dalam account ViewRanger.
View Ranger |
Recorded |
Pilih peta di tab On Device yang sudah di download, lalu pilih Open Map. Setelah itu, ketuk icon kompas. Kemudian tekan tombol Map Actions yang berada di kanan bawah, dan pilih Record Track, lalu tekan tanda panah kiri atas (di sebelah tulisan Track) untuk kembali ke moda peta.
Perjalanan akan terekam menjadi sesuai jejak jalur perlintasan. Bila berhenti dalam waktu yang cukup lama, tekan pause record dengan cara mengetuk pop-up Trip Time yang berada di atas tombol Action Maps. Track yang terekam, dapat menjadi file GPX.
Tracklog |
Bila ingin mengimpor track atau route jalur pendakian, ketuk Tab more options > Import / Export > Import Externally lalu pilih file GPX (file berekstensi *.gpx) dari lokasi tempat penyimpan file tersebut pada ponsel. Saat membuka peta, akan muncul track/route yang berasal dari file GPX yang telah di impor.
Terlampir juga beberapa tracklog bila ingin menjelajah gunung rimba di Indonesia beserta dengan file yang dapat digunakan pada smartphone maupun iPhone. Pilih salah satu antara file GPX dan KML, semoga bermanfaat.
PEAK
|
PROVINCE
|
AUTHOR
|
DATE
|
FILE
|
|
Argopuro
|
East Java
|
Yudi
|
Sep-11
|
||
Arjuno
|
East Java
|
E.Skosyrskiy
|
Jun-14
|
||
Arjuno
|
East Java
|
KML
|
|||
Bongkok
|
West Java
|
Dan Quinn
|
Jun-11
|
||
Burangrang
|
West Java
|
Dan Quinn
|
Nov-11
|
||
Butak
|
East Java
|
Zaki Nugraha
|
Jan-11
|
||
Butak
|
East Java
|
Andy Dean
|
Mar-11
|
||
Cikuray
|
West Java
|
Gita
|
2010
|
||
Ciremai
|
West Java
|
Andy Dean
|
Aug-09
|
||
Ciremai
|
West Java
|
KML
|
|||
Ciremai
|
West Java
|
KML
|
|||
Galunggung
|
West Java
|
A.H Purnama
|
Nov-11
|
||
Gede - Pangrango
|
West Java
|
KML
|
|||
Guntur (Masigit)
|
West Java
|
Yudi
|
Apr-11
|
||
Guntur
|
West Java
|
Dan Quinn
|
Oct-10
|
||
Guntur (Masigit)
|
West Java
|
A.H Purnama
|
Oct-11
|
||
Guntur
|
West Java
|
Gita Saraswati
|
Nov-10
|
||
Ijen
|
East Java
|
Gita
|
2010
|
||
Kerenceng
|
West Java
|
Dan Quinn
|
Oct-12
|
||
Lamongan (Tarub)
|
East Java
|
Dan Quinn
|
Jan-11
|
||
Lawu
|
East Java
|
E. Skosyrskiy
|
Nov-14
|
||
Lawu
|
East Java
|
C. Breinersdorf
|
Oct-14
|
||
Lawu
|
East Java
|
Madatyosa
|
KML
|
||
Liman
|
East Java
|
Dan Quinn
|
Dec-12
|
||
Malabar
|
West Java
|
Dan Quinn
|
Dec-10
|
||
Malabar
|
West Java
|
Dan Quinn
|
Mar-11
|
||
Manglayang
|
West Java
|
Dan Quinn
|
Nov-12
|
||
Merapi
|
Central Java
|
Dan Quinn
|
Oct-11
|
||
Merbabu
|
Central Java
|
Egor Skosyrskiy
|
Aug-14
|
||
Merbabu
|
Central Java
|
Andy Dean
|
May-10
|
||
Merbabu
|
Central Java
|
Zaki Nugraha
|
Dec-10
|
||
Merbabu
|
Central Java
|
C. Breinersdorf
|
Aug-13
|
||
Merbabu
|
Central Java
|
KML
|
|||
Merbabu
|
Central Java
|
KML
|
|||
Merbabu
|
Central Java
|
KML
|
|||
Merbabu
|
Central Java
|
KML
|
|||
Muria
|
Central Java
|
Dan Quinn
|
Jan-13
|
||
Papandayan
|
West Java
|
Dan Quinn
|
Aug-11
|
||
Parang
|
West Java
|
Dan Quinn
|
Apr-11
|
||
Penanggungan
|
East Java
|
Zaki Nugraha
|
Mar-11
|
||
Prahu
|
Central Java
|
dymsokei
|
Nov-14
|
KML
|
|
Raksa
|
Banten
|
Dan Quinn
|
Apr-11
|
||
Rakutak
|
West Java
|
Dan Quinn
|
Nov-12
|
||
Raung
|
East Java
|
KML
|
|||
Ringgit
|
East Java
|
Dan Quinn
|
Dec-12
|
||
Salak
|
West Java
|
Andy Dean
|
Jul-09
|
||
Salak
|
West Java
|
Dan Quinn
|
Apr-11
|
||
Salak
|
West Java
|
Anon.
|
Oct-11
|
||
Semeru
|
East Java
|
KML
|
|||
Sindoro
|
Central Java
|
KML
|
|||
Sindoro
|
Central Java
|
C. Breinersdorf
|
Jun-15
|
||
Sindoro
|
Central Java
|
KML
|
|||
Slamet
|
Central Java
|
Andy Dean
|
May-11
|
||
Sumbing
|
Central Java
|
KML
|
|||
Sumbing
|
Central Java
|
Zaki Nugraha
|
Feb-11
|
||
Sumbing
|
Central Java
|
KML
|
|||
Ungaran
|
Central Java
|
C. Breinersdorf
|
Jul-16
|
||
Wayang-Windu
|
West Java
|
Dan Quinn
|
Dec-12
|
||
Welirang
|
East Java
|
Dan Quinn
|
Jun-13
|
||
Agung
|
Bali Island
|
Karolis
|
Jul-14
|
||
Agung
|
Bali Island
|
Thomas Ulrich
|
Jul-10
|
||
Batukaru
|
Bali Island
|
Hannes & Birgit
|
Apr-16
|
||
Egon
|
NTT
|
Rob Woodall
|
Aug-10
|
||
Kelimutu
|
NTT
|
Andy Dean
|
Oct-10
|
||
Lewotobi
|
NTT
|
Dan Quinn
|
Jul-13
|
||
Rinjani
|
NTB
|
Dan Quinn
|
Nov-13
|
||
Tambora
|
NTB
|
bunni
|
2011
|
||
Dempo
|
South Sumatera
|
Dan Quinn
|
Oct-11
|
||
Binaiya
|
Maluku
|
W.T Hian
|
Apr-14
|
||
Gamalama
|
North Maluku
|
Andy Dean
|
2011
|
||
Kaba
|
Bengkulu
|
Dan Quinn
|
Apr-11
|
||
Kerinci
|
Jambi
|
Andy Dean
|
Apr-11
|
||
Marapi
|
West Sumatera
|
Dan Quinn
|
Aug-11
|
||
Sibayak
|
North Sumatera
|
Dan Quinn
|
Aug-11
|
||
Sibuatan
|
North Sumatera
|
Dan Quinn
|
Apr-11
|
||
Singgalang
|
West Sumatera
|
Andy Dean
|
Feb-13
|
||
Talang
|
West Sumatera
|
Dan Quinn
|
Nov-10
|
||
Tujuh
|
Jambi
|
Dan Quinn
|
|||
Bawakaraeng
|
South Sulawesi
|
Dan Quinn
|
Aug-13
|
